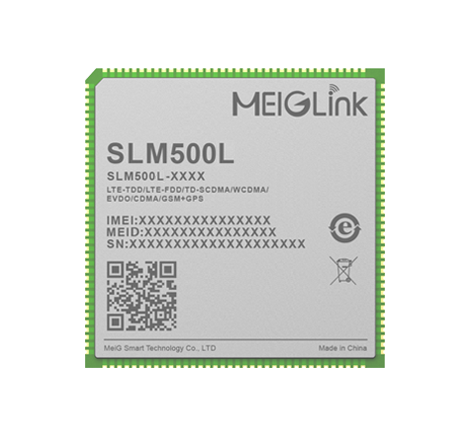

智能模组SLM500L

智能模组SLM500L

智能模组SLM500L

SLM500L系列核心板,采用高通骁龙400系列的SDM450,该CPU采用14nm FinFET制程,内置64bit ARM、8 核 A53(4*1.8GHz),支持 Decode/encode 最高 4K@30fps、H.265,支持FHD屏幕分辨率,支持两路ISP摄像头,搭载Android 10操作系统,支持板卡内存为 2GB+16GB(3GB+32GB),支持LTE Cat4,最大下行速率可达150Mbps,最大上行速率可达50Mbps。支持 TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM 多种网络制式,集成了GNSS和2.4&5G WIFI的宽带智能无线通信模块。


SLM500L系列模组,目前包含了以下区域的子型号:SLM500L-C、SLM500L-E*、SLM500L-A*、SLM500L-LA*、SLM500LJ*、SLM500L-AU*、SNM500L。SLM500L可提供语音、短信、通讯簿、2.4G/5G WiFi、BT 和GPS功能;产品支持双1300W的3D摄像或景深拍照,可广泛应用于警务执法仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。


主要优势:

● 支持 LTE Cat 4,最大下行速率可达 150Mbps

● 各网络制式的全面覆盖

● 支持主屏最高支持 FHD( 1920x1200),@60pfs

● 支持双 ISP,双摄(13M+13M)功能

● 最高支持 21MP camera

● 集成多星座 GNSS 接收机,满足不同环境下快速、

● 精准定位的需求

● 支持 4K @30fps 视频的录制和播放

基本属性:
产品型号:

智能模组SLM500L

封装特性:

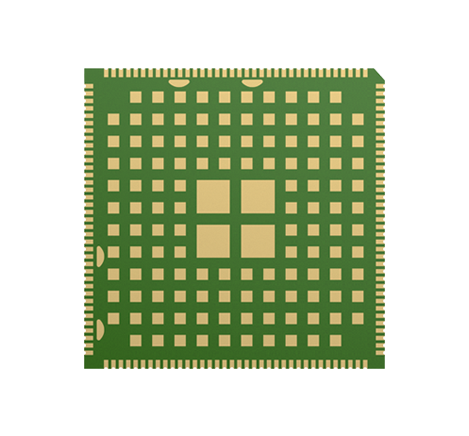

LCC+LGA 封装

操作系统:Android 10
存储:

16GB eMMC+2GB LPDDR3 (默认)

32GB eMMC+3GB LPDDR3 (可选)

工作温度:-30°C ~ +75°C
存储温度范围:-40°C ~ +85°C
模组尺寸:

40.5mm ×40.5mm ×2.8mm

供电电压:3.55V~4.4V,典型值 3.8V
重量:约 13.0g
认证:CCC(中国)
突出特性:
WLAN:

 2.4G/5G, 802.11 a/b/g/n/ac*

蓝牙:BT2.1+EDR/3.0/4.1 LE/4.2 BLE
GNSS : GPS/GLONASS/BeiDou
LTE Cat4,
支持分集接收天线,下行支持 MIMO 2×2
支持 3GPP E-UTRA Release 12
带宽: 1.4/3/5/10/15/20MHz
支持双卡双待
通过USB进行固件更新
接口信息:
天线接口:
Wi-Fi & BT 天线接口
其他接口:
LCM 接口:

4-lane MIPI_DSI

FHD(1920×1200) @60fp

I2C接口:最大可支持 5 组
(U)SIM 接口:2 组(1.8V/2.95V)
UART接口:最大可支持 3 组(支持硬件流控,最高速率达4Mbps)
SD卡接口:1 组(支持 SD 3.0,4-bit SDIO)
SPI接口:最大可支持 5 组
ADC接口:2组
GPIO接口:*24
LED指示接口:1组
PWRKEY:1.8V,内部上拉
USB接口

符合 USB 3.0 规范,支持 USB OTG

音频接口
模拟音频:扬声器、听筒、耳机、3 组麦克风
支持一组降噪麦克风
触摸屏接口
电容式触摸屏
摄像头接口

主 Camera:4-lane MIPI_CSI;

辅 Camera:4-lane MIPI_CSI;

最高速率 2.1Gbps/Lane,可以最大支持 21M 像素拍照

音频& 视频:
支持VoLTE 超高清语音通话,以及SRVCC/CSFB 语音回落技术
24-bit/192kHz 高保真音乐回放
视频编解码:4K@30fps
Wi-Fi 视频:编解码最高1080P @30fps
SLM500L系列频段信息
中国/印度  SLM500L-C:
LTE FDD:B1/B3/B5/B8
LTE TDD: B34/B38/B39/B40/B41
WCDMA: B1/B8
TD-SCDMA: B34/B39
EVDO/CDMA: BC0
GSM: 900/1800MHz
欧洲、中东、非洲/韩国/泰国  SLM500L-E:
LTE FDD:B1/B3/B5/B7/B8/B20/B28A
LTE TDD: B38/B40/B41
WCDMA: B1/B5/B8
GSM: 850/900/1800/1900MHz
北美  SLM500L-A:
LTE FDD:B2/B4/B5/B7/B12/B13/B17/B25/B26/B66
WCDMA: B2/B4/B5/B8
GSM: 850/1900MHz
澳大利亚/台湾/巴西  SLM500L-AU*:
LTE FDD:B1/B3/B5/B7/B8/B28
LTE TDD: B40
WCDMA: B1/B5/B8
GSM: 850/900/1800MHz
日本  SLM500L-J*:
LTE FDD:B1/B3/B8/B18/B19/B26
LTE TDD: B41
WCDMA: B1/B6/B8/B19
拉丁美洲  SLM900-LA*
LTE FDD:B2/B4/B5/B7/B8/B25/B28/B66
LTE TDD: B40
WCDMA: B2/B5/B8
GSM: 850/900/1900MHz
全球:
SLM500L:

仅支持Wi-Fi & BT

备注:*研发中


相关下载:

  • 产品规格书

    美格智能SLM500L智能模组规格书_V1.0
