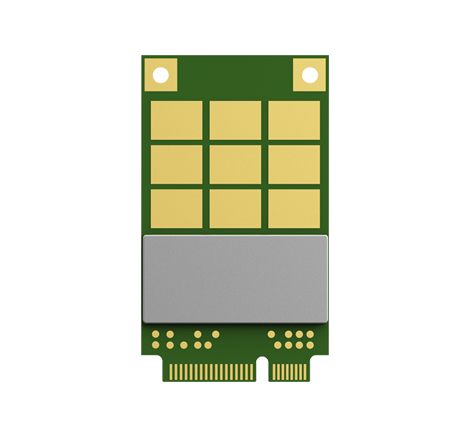

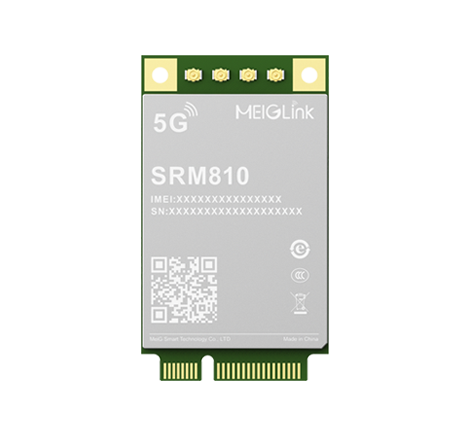

5G R15模组SRM810 MiniPCIe

5G R15模组SRM810 MiniPCIe

5G R15模组SRM810 MiniPCIe

美格智能5G模组SRM810 MiniPCIe模组是⼀款专为IoT/电力/eMBB等应用而设计的国产化5G Sub-6GHz模组,该模组采⽤MiniPCIe封装,尺寸为:50.95x30.6x4.9mm,采用了紫光展锐唐古拉V510国产芯片方案,符合3GPP Release 15标准,可支持5G独⽴组网(SA)和非独立组网(NSA)两种络架构,支持国内所有运营商频段需求,并向下兼容4G/3G络,可为国内客户带来更完美的5G体验。


SRM810 MiniPCIe模组符合工业MiniPCIe标准接口定义,在标准接口定义基础上增加了USB3.0、SIM2等功能支持,兼容多种操作系统(Android、Linux、Windows等操作系统),同时采用了IPEX 1代RF射频座设计,具有接口标准、底板设计简单、天线更易安装、5G升级简单等优点,可⼴泛应⽤于工业路由、车载后装、工控机、⼯业互联网、智慧医疗、智慧城市等垂直⾏业。



主要优势:

● 支持国内四大运营商,支持双卡功能

● 国产芯片及射频方案,高性能和高性价比

● MiniPCIe封装,标准尺寸,可快速完成4G设备升级5G

● 符合3GPP Release 15标准,支持SA&NSA,向下兼容4G/3G

● 4天线简易化设计,采用了IPEX 1代RF射频座设计,天线更易安装

基本属性:
产品型号:

5G R15模组SRM810 MiniPCIe

封装特性:

MiniPCIe 封装

尺寸(mm):

50.95×30.6×4.9mm

重量:

<13g

模组速率:
5G NR Sub-6GHz:

- MIMO 4*4, 256QAM

- Downlink up to 2.0Gbps

- Uplink up to 900Mbps

LTE:

- Downlink up to 400Mbps

- Uplink up to 150Mbps

DC-HSPA+:

- Downlink up to 42.4Mbps

- Uplink up to 5.76Mbps

驱动&工具:
驱动:

Windows 7,Windows 8,Windows 8.1,Windows 10, Linux, Android

工具:

图形化升级工具,多系统下日志工具

USB升级, FOTA升级
模组接口:
USB 2.0/USB 3.0 with SS Gen2
SIM卡接⼝
⽀持PCM
⻜⾏模式
休眠唤醒
LED指⽰灯
GPIOs
天线接口:5G/4G天线,共4根天线 ,IPEX 1代
认证信息:
CCC*/SRRC*/CTA*
发射功率:
Class 2 for N41/N78/N79
Class 3 for LTE-FDD
Class 3 for LTE-TDD
协议:
RNDIS/NCM/IPv4/IPv6/TCP/UDP
环境温湿度特性:
正常工作温度:

-30℃ to 75℃

扩展工作温度:-40℃ to 85℃
存储温度:

-40℃ to 90℃

湿度:

5%~95%

SRM810 MiniPCIe系列频段信息:
5G NR NSA:

N41/N78/N79

5G NR SA:

N1/N8/N28/N41/N78/N79

LTE-FDD:B1/B3/B5/B8
LTE-TDD:B34/B38/B39/B40/B41
WCDMA:B1/B8
5G DL 4x4 MIMO:N41/N78/N79
备注:*研发中


相关下载:

  • 产品规格书

    美格智能5G R15模组SRM810 MiniPCIe规格书(V510)V.1
